污染测得好,防霾没烦恼

PM2.5检测器

12月以来，几乎全国人民都长期处于一片重度雾霾污染之中，正所谓：举国风光，千里无风，万里雾霾。望长城内外，惟余白茫茫~

在这个伸手不见五指的青天白日，就不得不根据污染程度来选择安装空气净化器还是戴口罩！还得知道自己买的高价净化器又是否起了作用！

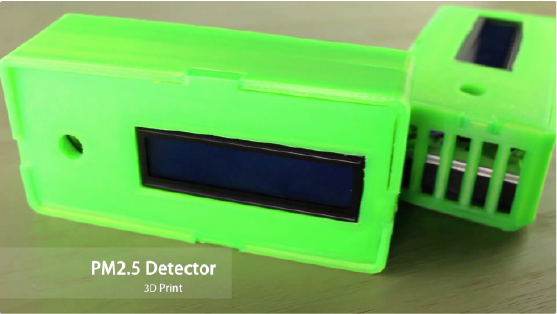

那么，重点来了！如何得知所处环境的空气污染程度呢？在此，我们正式推出一款全新DIY产品——PM2.5雾霾检测器，可完美检测出室内污染的程度。

话不多说，直接上教程：

01

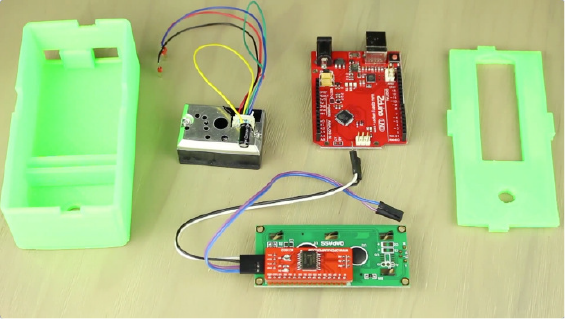

准备材料

  1. 选择一块自己常用的开发主控器，我这边拿『arduino uno』点击购买做一个示范

  2. 还得一块pm2.5传感器，可以在某宝上购买，我选择的这款尺寸是『45mm*36mm*23mm』

  3. 一块小型液晶显示器，显示器也可自行选择，我这边用的(夏普 i2c 1602)，尺寸是『41.5mm*15.3mm』，将显示器的线路和电池组的线依次插到 arduino 主控板相应位置上即可

02

准备检测器外壳

  1. 需在我们most3D站内直接下载pm2.5检测器外壳的3D模型点击下载

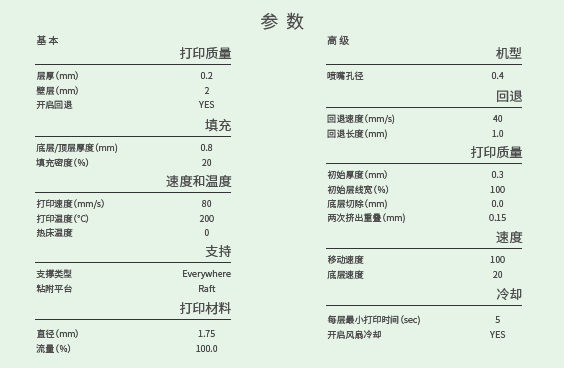

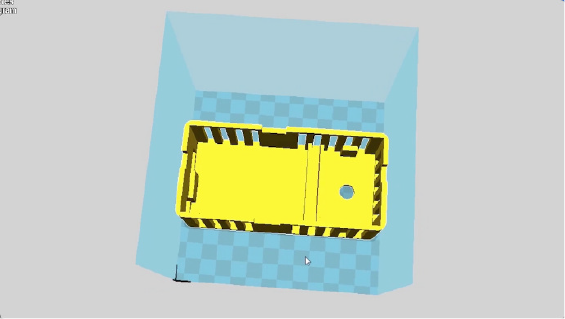

  2. 使用3D模型切片软件调整参数，我这边以 cura点击下载cura举例，将下载好的3D模型导入到cura，需要调整的包括打印速度及喷头温度等，可参考下图

    关于模型的长宽比例或整体大小均可根据自己选择的开发主控器大小及液晶显示屏大小进行调整

  3. 这里给大家列举一些常用的主控器尺寸：

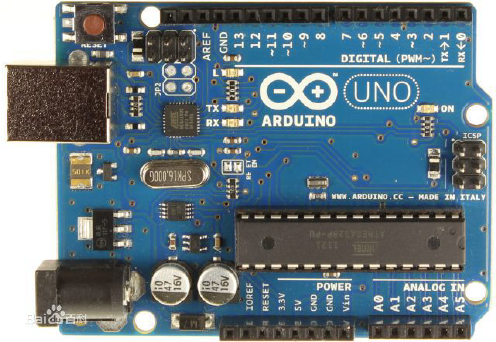

    • arduino uno大致为68.6 mm x 53.4mm
    • Genuino 101大致为68.6 mm x 53.4mm
    • Arduino Leonardo大致为 68.6 mm x 53.4mm
    • Arduino mega大致为101.6 x 53.4mm
    • 树莓派B型 85.6mm x 53.98mm
    • 树莓派B+型 85.6mm x 56mm
    • 树莓派A型 65mm x 56mm

    调好参数后便可将模型转为Gcode格式，导入到3D打印机中直接打印了，打印时间约为3小时。

03

纯技术 码代码

  1. 需要将代码写入主控板（arduino）才能让其完美运行

    —— 已熟练玩转开源的老司机可直接点击代码传送门：点击获取代码

  2. —— 没接触过开源的吃瓜群众请看以下步骤：

  3. 在网上下载能将代码写入主控板的开发软件，以 arduino 为例，需要下载 arduinoIDE 开发工具点击下载

  4. 之后再用USB连接电脑与arduino主控板，以安装驱动，arduino驱动安装方法见传送门

  5. 启动软件进行编程，刚开始不太会写代码的话，可直接参（复）照（制）我们现有的代码练手，附：详细编程过程

最后，将各个硬件材料组装好，完美运行,

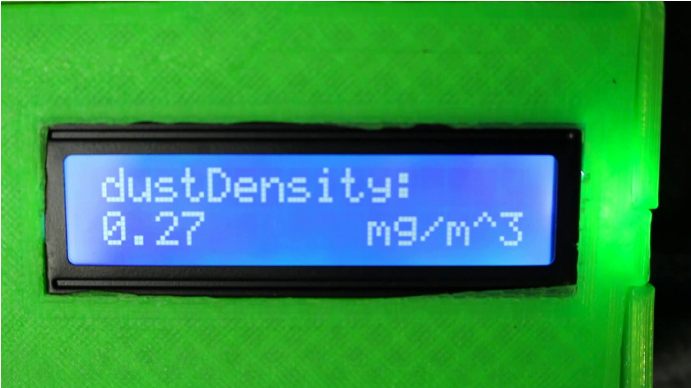

先拿家里的空气做个实验吧!

注：如需更多开发帮助，请移步： http://www.arduino.cn/thread-1066-1-1.html
